Hente hos leverandør, transport til distributør/detaljist

I denne delprosessen beskrives de krav, anbefalinger og retningslinjer STAND har til hvordan den fysiske leveransen skal skje, med hovedvekt på de kontroller som skal utføres ved overtagelse av ansvar for lasten.

Områder som beskrives er:

  • Ansvarsovergang for en vare ved Ex Works leveringsbetingelse
  • Kontroller som skal utføres av transportør, og mulige reklamasjoner knyttet til dette
  • Merking av transportinformasjoner og retningslinjer for etiketter på pall
  • Krav til paller/palletering
    • Gyldige paller og krav til disse
    • Krav til utforming av pall og palletering
    • Plassering av D-pak på Pall
    • Topplastmerkingssystemet

Ansvarsovergang for vare ved Ex Works leveringsbetingelse

Ansvaret for varen går over når selger har gjort varen tilgjengelig for kjøper i henhold til avtale.

Med mindre annet er avtalt er kjøper ansvarlig for lasting.

Kjøper er ansvarlig for enhver risiko for tap av eller skade varen påføres fra det tidspunkt varen stilles til kjøpers disposisjon.

Kontroll av vare ved opplasting, mottak distributørlager og detaljist ved Ex Works leveringsbetingelse

Kjøper eller den som opptrer på kjøpers vegne skal når ansvar for varen er overdratt kontrollere kvantum og mulige skader i rimelig utstrekning.

  • Ved opplasting:
    • Antall lastbærere og ytre skader kontrolleres, samt om det benyttes utvekslings- eller gjenbrukspall.
  • Mottak distributørlager:
    • Antall lastbærere, ytre skader, riktig vare, samt om det benyttes
utvekslings- eller gjenbrukspall.
Datomerking og antall D-pak kontrolleres ved plassering på støtlager eller plukkplass.
  • Mottak butikk:
    • Skader som ikke kunne ha vært oppdaget ved mottak distributørlager.

Reklamasjon ved Ex Works leveringsbetingelse

Kjøper skal reklamere over feil eller mangler ved varen innen rimelig tid etter at han oppdaget eller burde ha oppdaget feilen eller mangelen.
Selger som vil hevde at reklamasjonsfristen er oversittet, må gjøre dette umiddelbart etter at reklamasjonen er mottatt.

 Kjøper kan kreve etterlevering, omlevering, prisavslag o.a. iht Kjøpslovens bestemmelser.

 Alle feil og mangler må skrive seg fra forhold som selger har ansvaret for.

Transportinformasjon på pall med eksempel på transportetikett

Navn, adresse etc. på avsender.

Pallen skal være merket med avsenders navn, gateadresse, postnummer og poststed i klartekst.

Mottakers navn, adresse, etc.

Pallen skal være merket med varemottakers navn, gateadresse, postnummer og poststed (leveringsadressen) i klartekst.

Kjøpers referanse.

Pallen skal være merket med kjøpers referansenummer (som for eksempel kundens bestillingsnummer). Det er tillatt å angi flere referanser.

Brutto vekt (i hele kg)

skal merkes i klartekst på hver enkelt pall. Med bruttovekt menes vekt av varer, emballasje og pall (lastbærer).

Max. stablevekt (i hele kg)

skal merkes i klartekst.

SSCC (kollinummer)

GS1-128 AI 00 skal merkes på hver enkelt Eksponeringsenhet i klartekst og med strekkode.

Ved forsendelse via samlastingsterminal gjelder i tillegg:

Navn, adresse, etc. for samlastingsterminal.

Pallene skal merkes med samlastingsterminalens navn, gateadresse, postnummer og poststed. Disse opplysningene skal stå i via-feltet.

Innhold i Standard transportetikett for Dagligvarebransjen

Oversikt over merking av Standard transportetikett:
Opplysning Klartekst GS1-128 (strekkode) AI Format
Avsenders navn, gateadresse, postnummer, poststed Skal merkes Merkes ikke
Mottakers navn, gateadresse, postnummer, poststed Skal merkes Merkes ikke
Navn, adresse etc. for samlastingsterminal Skal merkes når leveransen går via samlastingsterminal Merkes ikke
Kjøpers referanse Skal merkes Merkes ikke
Brutto vekt Skal merkes Kan merkes 3300 n4+n6
Max. stablevekt1) Skal merkes Merkes ikke
Temperaturkrav Skal merkes Merkes ikke
SSCC (kollinummer) Skal merkes Skal merkes 00 n2+n18
1)    Max stablevekt utelates for Blandingspaller.



Eksempel på Standard transportetikett for Dagligvarebransjen





Transportetikett for Standardpall
Standardpall merkes med Standard transportetikett for Dagligvarebransjen
En GS1 produktetikett på en Standardpall krever merking av SSCC, bruttovekt, topplastingsvekt og temperaturkrav.
Disse opplysningene kan derfor utelates fra Standard transportetikett for Dagligvarebransjen.

Dersom både produktetikett og transportetikett benyttes, kan SSCC merkes på begge etikettene forutsatt at samme nummer benyttes.

Transportetikett for Eksponeringsenhet
Transportenheten inneholdende en eller flere Eksponeringsenheter merkes med Standard transportetikett for Dagligvarebransjen.
Transportenheten identifiseres og merkes med egen SSCC
Dersom Eksponeringsenheten er en 1/1-pall, benyttes samme merking av transportetikett som for Standardpall.

Transportetikett for Blandingspall
Blandingspall (både med og uten palleskille) merkes med Standard transportetikett for Dagligvarebransjen.
Dersom blandingspallen ikke er stablebar, utelates informasjon om topplastingsvekt.

Transportetikett for Kundepakket pall

Den kundepakkede pallen merkes med Standard transportetikett for Dagligvarebransjen.
Merk spesielt:

Mottakers navn, adresse, etc.
Som mottaker oppgis transittlager og transittlagers leveringsadresse. Pallen skal være merket med transittlagers navn, gateadresse, postnummer og poststed (leveringsadressen) i klartekst.

Navn, adresse, etc. for distribusjonslager.
I via-feltet angis distribusjonslager. Pallen skal merkes med distribusjonslagerets navn, gateadresse, postnummer og poststed i klartekst.

Transportetikett for Kundepakket enhet

Den kundepakkede enheten merkes med en transportetikett som inneholder følgende informasjon:

Navn, adresse etc. på avsender.
Som avsender oppgis leverandør. Pallen skal være merket med avsenders navn, gateadresse, postnummer og poststed i klartekst.

Mottakers navn, adresse, etc.
Som mottaker oppgis sluttmottaker/endelig leveringsadresse. Pallen skal være merket med varemottakers navn, gateadresse, postnummer og poststed (leveringsadressen) i klartekst.

Navn, adresse, etc. for transittlager.
I via-feltet angis transittlager hvor pallen splittes/crossdockes. Pallen skal merkes med transittlagerets navn, gateadresse, postnummer og poststed i klartekst.

Transportinformasjon.
På denne etiketten er det opprettet et eget felt for Transportinformasjon. Dette er informasjon som kjøper sender til leverandør i sin bestilling, og som leverandøren må skrive på transportetikett for kundepakket enhet.
Format og innhold i Transportinformasjon avtales mellom partene.

Kjøpers referanse.
Pallen skal være merket med kjøpers referansenummer (som for eksempel kundens bestillingsnummer).

Brutto vekt (i hele kg)
skal merkes i klartekst på hver enkelt pall. Med bruttovekt menes vekt av varer, emballasje og pall (lastbærer).

Temperaturkrav
skal merkes i klartekst dersom produktet har temperaturkrav.

SSCC (kollinummer)
GS1-128 AI 00 skal merkes på hver Kundepakket enhet i klartekst og med strekkode.

Innhold i transportetikett for kundepakket enhet

Oversikt over transportetikett for merking av kundepakket enhet:
Opplysning Klartekst GS1-128 (strekkode) AI Format
Avsenders navn, gateadresse, postnummer, poststed Skal merkes Merkes ikke
Sluttmottakers navn, gateadresse, postnummer, poststed Skal merkes Merkes ikke
Navn, adresse etc. for transittlager Skal merkes Merkes ikke
Transportinformasjon1) Skal merkes Merkes ikke
Kjøpers referanse Skal merkes Merkes ikke
Brutto vekt Skal merkes Kan merkes 3300 n4+n6
Temperaturkrav Skal merkes Merkes ikke
SSCC-kode (kollinummer) Skal merkes Skal merkes 00 n2+n18
1) Transportinformasjon avtales mellom partene



For merking av pall, se Retningslinjer for etiketter på pall



Eksempel på transportetikett for kundepakket enhet

Retningslinjer for etiketter på pall

Plassering av etiketter på pall
Det skal brukes to typer etiketter; etikett for produktinformasjon og etikett for transportinformasjon.

  • Minimumskravet er at pallen skal merkes på to sider med begge etikett-typer; kortsiden og høyre langside (sett fra kortsiden).
  • Produkt og transportetikett skal stå på de samme sidene.
  • Når flere etiketter benyttes på samme side av pallen, skal etikettene plasseres under hverandre. Etiketten som inneholder SSCC plasseres nederst.
  • Etikettene skal plasseres slik at nedre del av den laveste strekkoden skal være minimum 400 mm over gulvet, og slik at øvre del av den øverste strekkoden skal være maksimum 800 mm over gulvet.
    Etiketten skal også plasseres minst 50 mm fra den vertikale siden.
    For paller lavere enn 400 mm skal etikettene plasseres så høyt som mulig.
  • Dersom man kjenner alle opplysningene på det tidspunktet enheten merkes og det er plass på etiketten, kan all informasjon samles på en etikett.
  • For å sikre automatisk avlesning av strekkoder på Eksponeringsenhet. Kundepakket pall og Blandingspall skal bare transportetiketten på transportenhet være lesbar

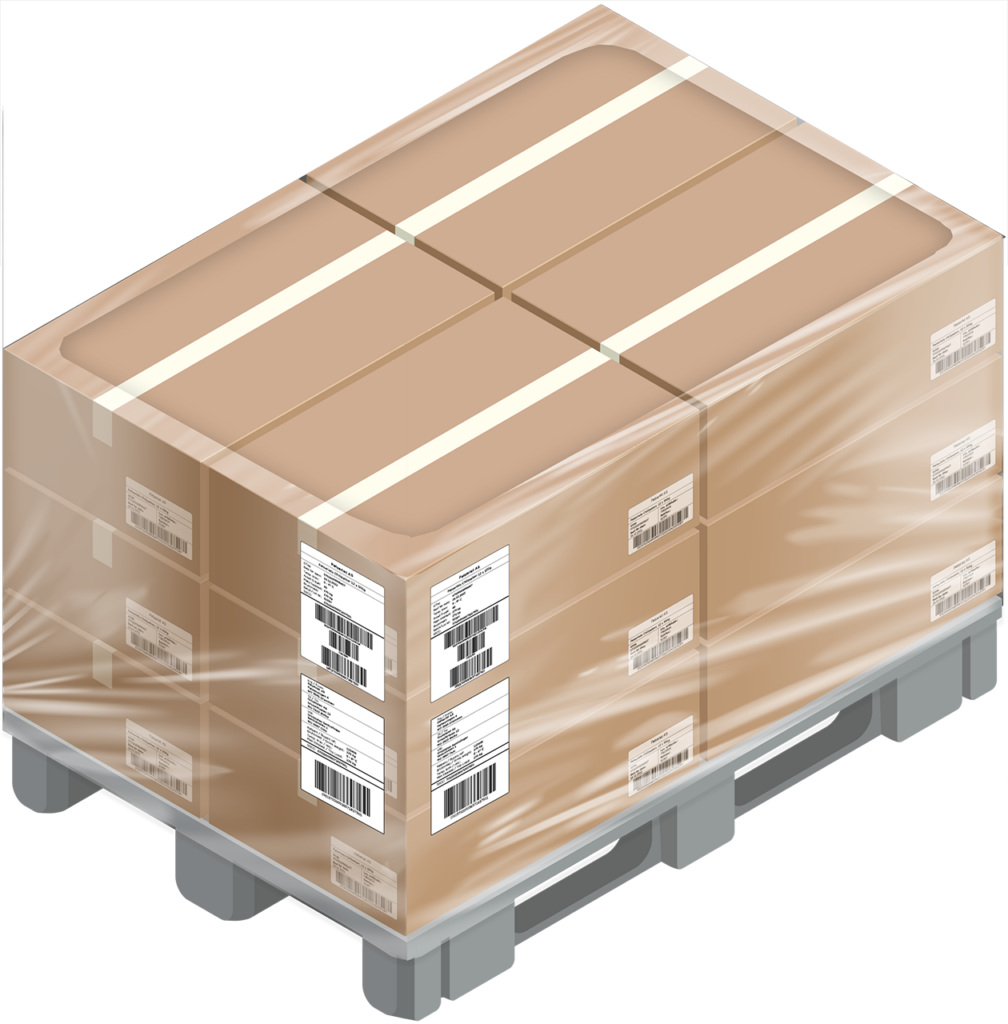

  • Produktetikett på Standardpall med høyde 60 cm (Lavpall) skal plasseres så høyt som mulig.

Identiske opplysninger
Samme opplysning (GS1-128 AI) skal kun forekomme én gang på produkt- og transportetikett.
Det betyr i praksis at samme opplysning verken kan gjentas på samme etikett, eller at samme opplysning kan forekomme på flere etiketter på enheten (pallen).
Unntaket er SSCC som tillates på begge etiketter forutsatt at nøyaktig samme nummer benyttes.

Størrelse og utforming av etikettene
Følgende anbefaling gjelder:

  • Bredden på etiketten skal være 105 mm eller 148 mm
  • Høyden på etiketten kan variere

Gangbare formater er:

  • A5 (148 mm x 210 mm)
  • A6 (105 mm x 148 mm)
  • 105 mm x 192 mm

Kvalitet på etikettene

  • Det er en forutsetning at etikettene er lesbare i alle ledd
  • Det er et krav at kvaliteten på GS1-128 strekkoder minimum oppfyller utskriftskvalitet med «Grade C» iflg. Standard ISO/IEC 15416.
    For å oppnå «Grade C» ved avlesning anbefales «Grade B» eller bedre ved trykking
  • Ved påsetting av etikettene er det viktig å sørge for at strekene i GS1-128 symbolet er rette og ubrutte (unngå «skrukking» på etiketten).

Gyldige paller

Her er en animasjon som viser hvilke paller som er godkjent til bruk i varedistribusjonen.

Kravspesifikasjoner kan lastes ned her:

Krav til godkjente Europaller
Kravspesifikasjon gjenbruks 1/1 pall i plast
Kravspesifikasjon gjenbruks 1/2 pall i plast
Kravspesifikasjon gjenbruks 1/3 pall i plast (fra NLP)
Kravspesifikasjon for gjenbruks 1/4 pall i plast
Kravspesifikasjon gjenbruks 1/2 pall i tre
Kravspesifikasjon for 1/3 og 1/2 engangspall i papp

Krav til utforming av Pall og palletering

Pall er den enhet D-pak stables på/pakkes i for transport til distributør.

Utforming av Standardpall (Helpall og Lavpall)
En Standardpall skal inneholde samme produkt (samme GTIN) med et fast antall D-pak, i et fast pallmønster, med likt antall D-pak per lag, og hvor merking av entydig produktinformasjon på pallen er mulig.

Pallkonstruksjonen skal inneholde minst mulig luft.

Helpall
Pallhøyde skal være maksimum 1200 mm inkl. pall.
Toleransegrense for eksisterende varer er 1249 mm.





Lavpall
Pallhøyde skal være maksimum 600 mm inkl. pall.
Lavpall kan benyttes for lavfrekvente produkter og produkter med kort holdbarhet.



Prinsipper for konstruksjon av et pallmønster, sentrale i beregning av topplastvekt, ref Topplastmerkingssystemet.

Ved oppbygging av et pallmønster gjelder følgende:

  • En ferdig emballert pall skal være formstabil og håndteringsvennlig
  • Pall skal tåle vanlig transport, håndtering og lagring gjennom verdikjeden
  • For artikkel-rene paller skal alle lag inneholde samme antall D-pak, og i et fast pallemønster
  • Krav om likt antall D-pak på hver pall/ like lag fra pall til pall, med mulighet for variasjon mellom lagene
  • Pallen skal ikke ha overheng
  • D-pak bør stå på pall slik den eksponeres i butikk
  • Ikke lim mellom pallelag eller mellom pakninger i samme pallelag
  • Høyde på pall er brutto 1200 mm. Toleransegrense for pallehøyde på eksisterende varer er 1249 mm



Typer pallmønster
Ved bygging av pall skal D-pak plasseres iht et gitt pallmønster. Disse er betegnet som forbandstabling og søylestabling. Paller kan også bygges som en kombinasjon av forbandstabling og søylestabling.

Forbandstabling
Forbandstabling innebærer at enhetene på annethvert lag ligger forskjellig og derved låser hverandre i større eller mindre grad, men det reduserer trykkstyrken med ca. 40%.

Eksempel på god pallutnyttelse og stabling i forband, for god stabilitet.



Søylestabling
Søylestabling innebærer at enkeltenheter stables på hverandre uten å overlappe med andre enheter. Denne stableformen gir maksimal styrke mht. trykkbelastning pga. at hjørnene har større krenkingsstivhet enn sidene, men stableformen gir dårlig stabilitet uten ekstra sikring med strekkfilm, stropp, bånd eller lignende.

Eksempel på søylestabling i de nederste pallelagene, og forbandstabling på toppen. Med å kombinere disse oppnås god stablestyrke på de nederste lagene samtidig som pallen blir låst på toppen.
Dette er ofte et godt alternativ til mellomleggsplater.

Bruk av plast for sikring av pall gjennom verdikjeden

  • Krympe/strekkfilm må ikke være så stram at pakningene blir deformerte
  • Krympe/strekkfilm må slutte tett om pallen
  • Ingen plasthaler må henge løst
  • Krympe/strekkfilm må ikke tildekke lysåpningene på pall
  • Krympe/strekkfilm må ikke festes rundt pallebein

Bruk av mellomleggsplater
Mellomleggsplater skal begrenses til et minimum, og kun brukes dersom dette er nødvendig for å sikre kvalitet og transportdyktighet på pallen.
Mellomleggsplater er å foretrekke dersom alternativet til dette er samlekartonger, «ører» på D-pak eller bruk av hjørnelister.
Der mellomleggsplater brukes, gjelder følgende krav:

  • Mellomleggsplaten som skal brukes for standard europall skal ha målene 750 mm * 1150 mm, altså 50 mm mindre enn lengde og bredde på aktuell lastbærer
  • Mellomleggsplaten skal være av stiv kartong eller bølgepapp.

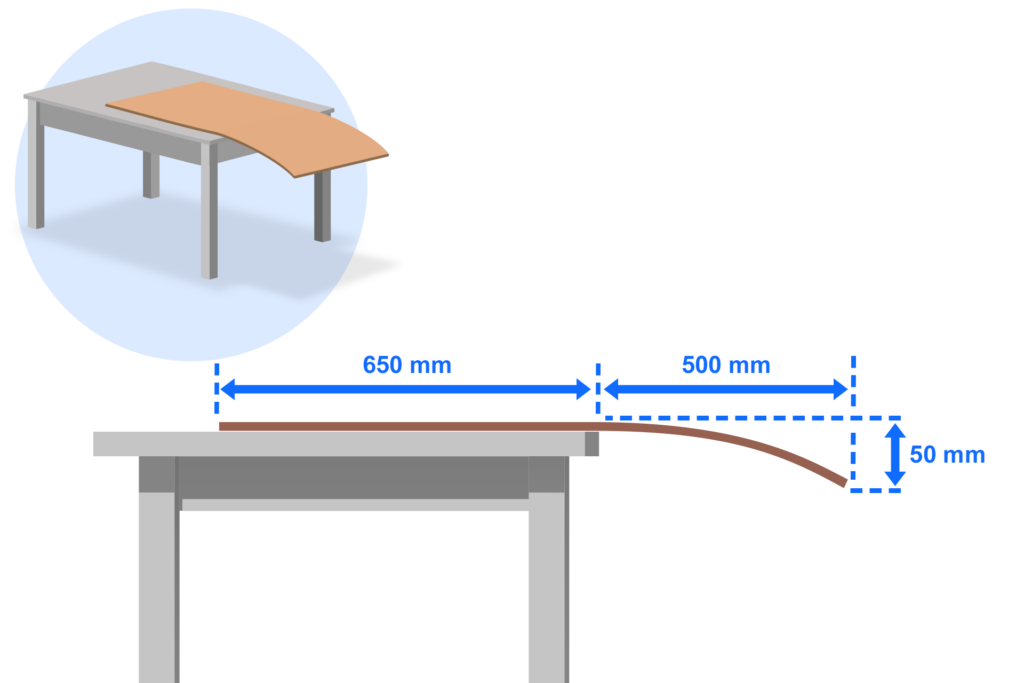

    • Stivheten på platen skal bestå følgende test: Om kortsiden på platen henger 500 mm ut i fra en plan flate (f.eks. et bord), må mellomleggsplaten ikke bøye ned mer enn 50 mm, se illustrasjon under
  • Ikke flere enn én mellomleggsplate mellom hvert lag
  • Mellomleggsplaten må ligge løst og være flat
  • Det skal kun benyttes hel mellomleggsplate, dvs. uten hull eller perforeringer
  • Ved spørsmål så oppfordres det til å ta kontakt med emballasjeleverandør

Se også Automatlager hos distributør – økt forståelse av depalleteringsprosess

Eksempel på mellomleggsplate som ikke har riktig kvalitet. Platen er et tynt ark og er ikke egnet i automatanlegg

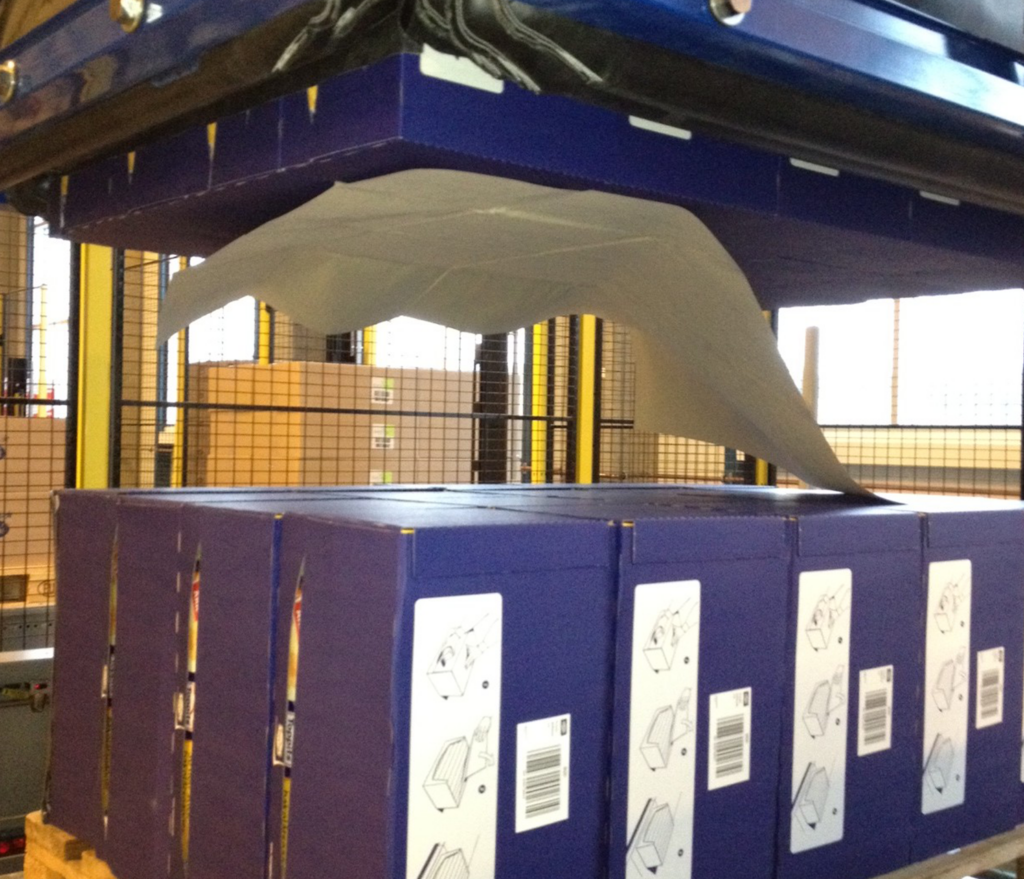

Eksempel på hva som skjer ved bruk av mellomleggsplate av type «tynt ark».
Arket blir hengende ned i maskinen. Det blokkerer for sensorer som sjekker at laget er separert fra resten av pallen. Maskinen stopper opp, og manuell feilretting må bistå før maskinen igjen kan igangsettes.



Eksempel på Pall som har mellomleggsplater som er for store – stikker utenfor pall.
Er ikke egnet.



Mellomleggsplater med hull. Er ikke egnet.

Plassering av D-pak på Pall

Det er en forutsetning for å opprettholde styrke, at D-pak plasseres innenfor pallens kanter med en liten margin.
Enheter som plasseres på eller utenfor kanten kan få knekkskader med påfølgende redusert bæreevne/risiko for skade.

Pallarealet skal utnyttes best mulig med produkter.  Ved å følge

Modulsystemet.

For å sikre en effektiv utnyttelse av produksjonsfasiliteter, transport, lager og detaljistsystemer etc. må alle forpakningsnivåer – F-pak, D-pak og Pall – tilpasses modulsystemet.

Modulsystemet tar utgangspunkt i fysiske mål; lengde, bredde og høyde.

Utgangspunktet for modulsystemet er en Grunnmodul.
Denne har målene 600 mm * 400 mm i grunnflate, og må tilpasses en høyde som på en Standardpall (Helpall) utgjør 1050 mm eks. pall, 1200 mm inkl. pall.

Ved optimalisering av en eksisterende vare tillates det et avvik på høyde på maks 49 mm.
Dette gir en total høyde inkl. pall på 1249 mm.

Eksempel på optimalisert pall med grunnmodul 600 x 400 mm

Eksempler på størrelser som er mye brukt på D-pak, og som er tilpasset grunnmodul

sikres god utnyttelse av pallen, og reduserer risikoen for at lasten forskyver seg under transport.

Overheng aksepteres ikke.
